SCA130AA
Power Module Thryristor+Thryristor
THYRISTOR+THYRISTOR 800-1200/1600/1800V 130A
Documentation

Sanrex
Power Module -> Thryristor+Thryristor
Image | Code | Vrrm [V] | Ifa[A] | Tc [°C] | I2t | Ifsm | Vfm | |
---|---|---|---|---|---|---|---|---|
![]() |

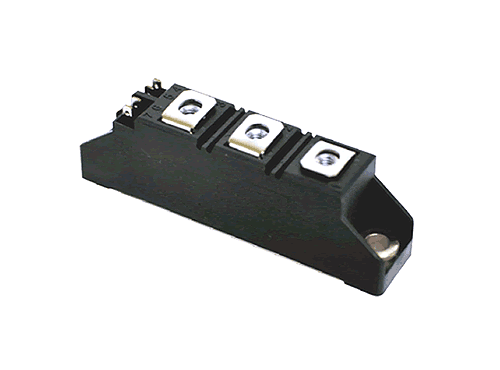

SCA110AA160
1600V | 110A | 95°C | 125000A2s | 2250/2500A | 1.70V
|
1600V | 110A | 95°C | 125000A2s | 2250/2500A | 1.70V | THYRISTOR+THYRISTOR 1600V 110A |
SCA130AA
800-1800V | 130A | 95°C | 125000A2s | - | -
|
800-1800V | 130A | 95°C | 125000A2s | - | - | THYRISTOR+THYRISTOR 800-1200/1600/1800V 130A | |
SCA160AA
800-1800V | 160A | 88°C | 145000A2s | 5400/5900A | 1,40V
|
800-1800V | 160A | 88°C | 145000A2s | 5400/5900A | 1,40V | THYRISTOR+THYRISTOR 800-1200/1600/1800V 160A | |
SCA160DA160
1600V | 160A | 88°C | 145000A2s | 5400/5900A | 1,40V
|
1600V | 160A | 88°C | 145000A2s | 5400/5900A | 1,40V | THYRISTOR 1600V 160A ISOLATED PKG | |
SCA160DA80
800V | 160A | 88°C | 145000A2s | 5400/5900A | 1,40V
|
800V | 160A | 88°C | 145000A2s | 5400/5900A | 1,40V | Thyristor 800V 160A Isolated Pkg | |
SCA200AA80/120/160/180
800-1800V | 200A | 82°C | 180000A2s | - | -
|
800-1800V | 200A | 82°C | 180000A2s | - | - | THYRISTOR+THYRISTOR 800-1200/1600/1800V 200A | |
SCA200BA160
1600V | 200A | 95°C | - | - | -
|
1600V | 200A | 95°C | - | - | - | THYRISTOR+THYRISTOR 1600V 200A | |
SCA200DA80
800V | 200A | 82°C | 180000A2s | 6000/6500A | 1,40V
|
800V | 200A | 82°C | 180000A2s | 6000/6500A | 1,40V | Thyristor+thyristor 1600V 200A Isolated Pkg | |
SCA55AA160
1600V | 55A | 95°C | 9380A2s | 1370/1500A | 9380A2s
|
1600V | 55A | 95°C | 9380A2s | 1370/1500A | 9380A2s | THYRISTOR+THYRISTOR 1600V 55A | |
SCA70AA160
1600V | 70A | 101°C | 12800A2s | 1600/1750A | 1.70V
|
1600V | 70A | 101°C | 12800A2s | 1600/1750A | 1.70V | THYRISTOR+THYRISTOR 1600V 70A | |
SCA90AA160
1600V | 90A | 100°C | 22040A2s | 2100/2300A | 1.70V
|
1600V | 90A | 100°C | 22040A2s | 2100/2300A | 1.70V | THYRISTOR THYRISTOR 1600V 90A | |
![]() |
PK160FG160
1600V | 160A | 84°C | - | - | -
|
1600V | 160A | 84°C | - | - | - |
