PCB & IMS

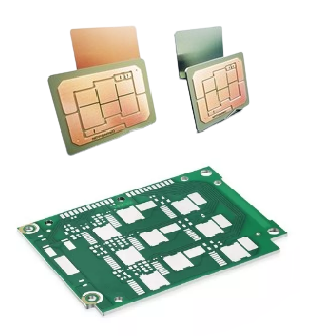

Un substrato isolato con base in alluminio rivestito di rame, noto anche come IMS (substrato metallico isolato), MCPCB (circuito stampato con anima metallica) o PCB con rivestimento in metallo, è un tipo speciale di circuito stampato che offre diversi vantaggi rispetto ai PCB tradizionali.

Struttura:

• Base in alluminio: fornisce robustezza, dissipazione del calore e planarità;
• Strato isolante: separa elettricamente la base in alluminio dai circuiti rameici. Materiali comuni includono resina epossidica, etere di polifenilene e poliimmide;
• Strato di rame: uno o più strati per la realizzazione dei circuiti.

Vantaggi:

• Migliore dissipazione del calore: l'alluminio ha un'elevata conduttività termica, che aiuta a dissipare il calore dai componenti elettronici. Questo è importante per applicazioni ad alta potenza o in ambienti con temperature elevate;
• Migliore planarità: la base in alluminio fornisce una superficie piana e stabile per i componenti elettronici, riducendo il rischio di disallineamento e guasti;
• Maggiore robustezza: l'alluminio rende il PCB più resistente alle vibrazioni e agli urti, che può essere importante per le applicazioni in cui il PCB è sottoposto a sollecitazioni;
• Riduzione delle dimensioni: la capacità di dissipare il calore in modo efficiente consente di utilizzare PCB di dimensioni inferiori rispetto ai PCB tradizionali;

Applicazioni:

• Elettronica di potenza: convertitori di potenza, alimentatori, inverter;
• Elettronica automobilistica: sistemi di controllo del motore, sistemi di infotainment;
• Illuminazione a LED: driver LED, dissipatori di calore;
• Telecomunicazioni: stazioni base, apparati di rete.
